开关电源 开关电源

DC-DC 降压转换器

Step-down DCDC converter
SCT9331CSTDR 在供货
3.8V-28V 3A 异步降压转换器
SCT9331CSTDR
  • 产品介绍
  • 技术资料
  • 参数对比

产品特点

  • EMI Reduction with Switching Node Ringing-free
    降低电磁滋扰（EMI），开关节点无振铃
    （注明：通过抑造开关节点的高频振荡，削减电磁辐射滋扰）
  • 400kHz Switching Frequency with ±6% Frequency Spread Spectrum (FSS)
    400kHz 开关频率，支持 ±6% 频率展频技术（FSS）
    （注明：通过度散频率能量散布，进一步降低电磁滋扰）
  • Pulse Skipping Mode PSM with 25uA Quiescent Current in Light Load Condition
    脉冲跳跃模式（PSM），轻负载前提下静态电流低至 25uA
    （注明：轻负载时通过间歇工作削减功耗，提升能效）
  • 3.8V-28V Wide Input Voltage Range
    3.8V-28V 宽输入电压领域
  • Up to 3A Continuous Output Load Current
    陆续输出负载电流最高可达 3A
  • 0.8V ±1% Feedback Reference Voltage at room temperature
    室温下反馈基准电压为 0.8V，精度 ±1%
    （注明：基准电压精度直接影响输出电压的调节正确性）
  • Fully Integrated 115mΩ Rdson High Side MOSFET
    全集成 115mΩ 导通电阻（Rdson）的高端 MOSFET
    （注明：低导通电阻可削减功率损耗，提高转换效能）
  • 1uA Shutdown Current
    关断电流低至 1uA
  • 80ns Minimum On-time
    最幼导通功夫 80ns
    （注明：支持高输入电压到低输出电压的急剧转换场景）
  • Precision Enable Threshold for Programmable UVLO Threshold and Hysteresis
    精密使能阈值，支持可编程欠压锁定（UVLO）阈值与迟滞
    （注明：可自界说输入电压 ；っ偶，预防电压颠簸导致误触发）
  • 4ms Built-in Soft Start Time
    内置 4ms 软启动功夫
    （注明：缓慢提升输出电压，预防启动瞬间的电流冲击）
  • Output Over Voltage Protection
    输出过压 ；
  • Thermal Shutdown Protection at 160°C
    160°C 热关断 ；
    （注明：芯片温度达到阈值时自动关断，预防过热败坏）
  • Available in SOP-8L Package
    选取 SOP-8L 封装大局

    SCT9331C 产品介绍

    SCT9331C 是一款 3A 异步降压转换器，拥有高达 28V 的宽输入电压领域，全集成 115mΩ 高端 MOSFET，可提供高效能的降压直流 - 直流转换。该器件选取峰值电流模式节造，并集成赔偿网络，通过最大限度削减片表元件数量，使 SCT9331C 易于使用。SCT9331C 支持脉冲跳跃调造（PSM），典型静态电流仅为 25uA。

    SCT9331C 是一款电磁滋扰（EMI）敦睦型降压转换器，选取优化设计以降低 EMI。其特点蕴含频率展频技术（FSS），在 400kHz 开关频率基础上实现 ±6% 的抖动领域，调造速度为开关频率的 1/512，有效降低传导 EMI。该转换器选取专有设计的栅极驱动规划，可抑造开关节点振铃，同时不就义 MOSFET 的开关功夫，进一步解除因 MOSFET 硬开关产生的高频辐射 EMI 噪声。

    SCT9331C 具备输出过压 ；ぁ⒅鹬芷诜逯档缌飨薅群腿裙囟媳 ；ぶ澳。选取 SOP8L 封装。

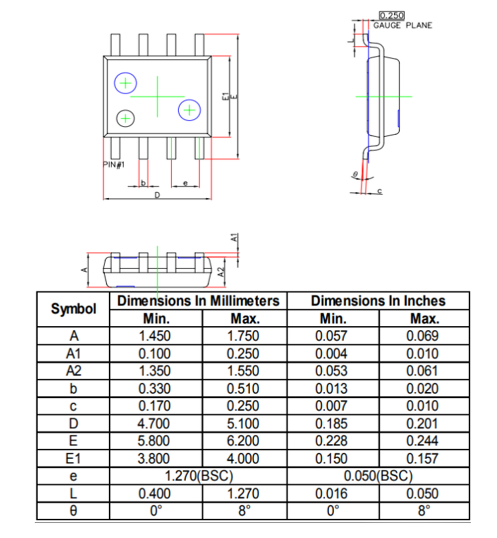

封装信息

SCT9331CSTDR
+ -

技术资料

标题 功夫 下载
SCT9331C Datasheet Rev 1.0 2025-08-21 icon48下载
